HKB-2T-V Hengeres körkeresztmetszetű befogott 2 tagú oszlop védőgyűrűvel

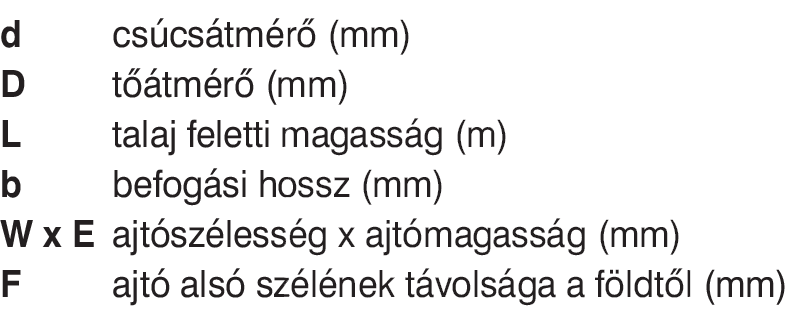

Típus |
d |
D |
L |
b |
W x E |
F |
|---|---|---|---|---|---|---|
| HKB 60-3-2/V | 60 | 114 | 3 | 700 | 85X300 | 450 |
| HKB 76-3-2/V | 76 | 114 | 3 | 700 | 85X300 | 450 |
| HKB 60-4-2/V | 60 | 114 | 4 | 700 | 85X300 | 750 |
| HKB 76-4-2/V | 76 | 114 | 4 | 700 | 85X300 | 750 |
| HKB 60-5-2/V | 60 | 114 | 5 | 800 | 85X400 | 800 |
| HKB 76-5-2/V | 76 | 144 | 5 | 800 | 85X400 | 800 |
Budapesten rendszeresített oszlop kialakítás
Az oszlop teleszkópikus kialakításban 2 tagból készül.
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
Kábelbevető nyílás mérete 50x150 mm, amely alsó széle a talajszinttől 500 mm-s mélységben található a befogási csonkon.
A védőgyűrű teljes magassága 400 mm, melyből földbe sűllyesztére 150 mm kerül.
A befogáshoz kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével.
Az oszlop tüzihorganyzott felületvédelemmel készül. Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületvédelem).
