HKT-3T Hengeres körkeresztmetszetű talpas 3 tagú oszlop

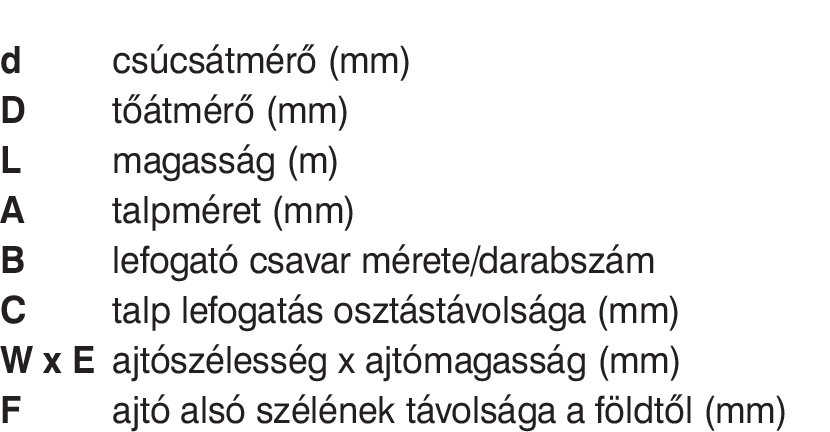

Típus |
d |
D |
L |
A |
B |
C |
W x E |
F |
|---|---|---|---|---|---|---|---|---|
| HKT 76-6-3 | 60 | 114 | 6 | 400x400 | M20x4 | 300x300 | 85X400 | 600 |
| HKT 76-6-3 | 76 | 114 | 6 | 400x400 | M20x4 | 300x300 | 85X400 | 600 |
| HKT 76-7-3 | 76 | 114 | 7 | 400x400 | M20x4 | 300x300 | 85X400 | 600 |
| HKT 76-8-3 | 76 | 133 | 8 | 400x400 | M20x4 | 300x300 | 85X400 | 600 |
Az oszlop teleszkópikus kialakításban 3 tagból készül.
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül.
Oszlop ajtó mögött profil sínes szerelvény rögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261). Az oszlop tüzihorganyzott felületvédelemmel készül.
Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületvédelem).
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével.
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| HKT 60-6-3 | LCS-3/30-20/4 |
| HKT 76-6-3 | LCS-3/30-20/4 |
| HKT 76-7-3 | LCS-3/30-20/4 |
| HKT 76-8-3 | LCS-3/30-20/4 |
