KKBE Kúpos körkeresztmetszetű befogott oszlop egyedi ajtóval

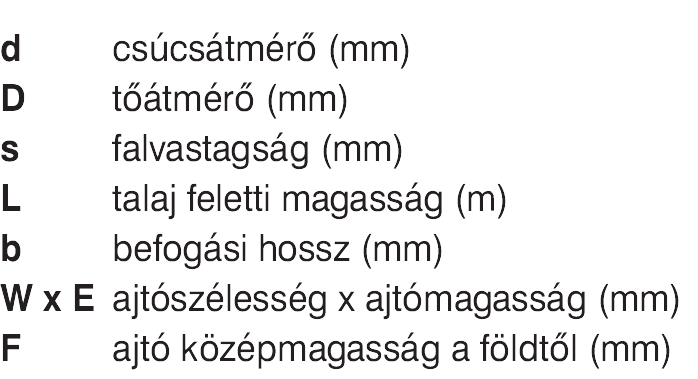

Típus |
d |
D |
s |
L |
b |
W x E |
F |
|---|---|---|---|---|---|---|---|
| KKBE 60-4-3 | 60 | 105 | 3 | 4 | 500 | 38x132 | 1000 |
| KKBE 60-5-3 | 60 | 115 | 3 | 5 | 500 | 38x132 | 1000 |
| KKBE 60-6-3 | 60 | 128 | 3 | 6 | 800 | 38x132 | 1000 |
| KKBE 60-7-3 | 60 | 138 | 3 | 7 | 800 | 45x186 | 1000 |
| KKBE 60-8-3 | 60 | 148 | 3 | 8 | 800 | 45x186 | 1000 |
| KKBE 60-9-3 | 60 | 158 | 3 | 9 | 800 | 45x186 | 1000 |
| KKBE 60-10-3 | 60 | 168 | 3 | 10 | 800 | 45x186 | 1000 |
Egyedi kialakítású szerelvény térrel, öntött ajtófedéllel 6 m-es oszlopmagasságig 38x132 mm, 6 m felett 45x186 mm-es ajtónyílással. Az ajtók zárása speciális fejű csavarral biztosított.
A kábel fogadó doboz a kisméretű ajtóhoz 1 biztosítós, a nagyméretű ajtóhoz 1 vagy 2 biztosítós változatban kérhető
A kisajtós változat maximum 4x6 mm2, a nagyajtós változat 4x16 mm2 kábel fogadására alkalmas. A felszálló vezeték 2,5 mm2
Az oszlop alján a kábelvezető nyílás mérete megegyezik az ajtó nyílás méretével
A befogadáshoz kialakítandó betontest méretét külön tervezéssel kell megállapítani helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop tüzihorgnyzott felületvédelemmel készül. Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületévdelem).
