KKT Kúpos Körkeresztmetszetű talpas oszlop

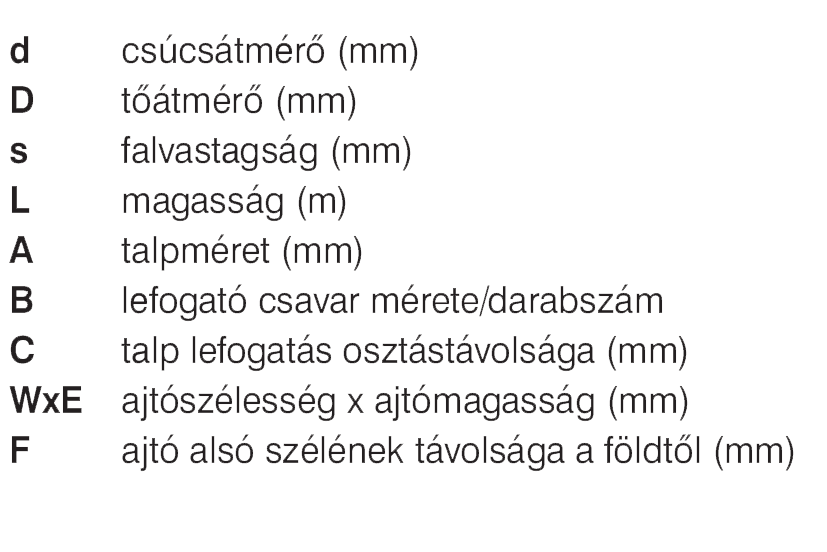

Típus |
d |
D |
s |
L |
A |
B |
C |
W x E |
F |
|---|---|---|---|---|---|---|---|---|---|
| KKT 76-4-3 | 76 | 124 | 3 | 4 | 250x250 | M16x4 | 200x200 | 85X300 | 500 |
| KKT 76-5-3 | 76 | 126 | 3 | 5 | 250x250 | M16x4 | 200x200 | 85X300 | 500 |
| KKT 76-6-3 | 76 | 136 | 3 | 6 | 250x250 | M16x4 | 200x200 | 85X300 | 600 |
| KKT 76-7-3 | 76 | 146 | 3 | 7 | 300x300 | M16x4 | 220x220 | 85X300 | 600 |
| KKT 76-8-3 | 76 | 156 | 3 | 8 | 400x400 | M20x4 | 300x300 | 85X300 | 600 |
| KKT 76-9-3 | 76 | 166 | 3 | 9 | 400x400 | M20x4 | 300x300 | 85X300 | 600 |
| KKT 76-10-3 | 76 | 176 | 3 | 10 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
| KKT 76-11-3 | 76 | 186 | 3 | 11 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
| KKT 76-12-3 | 76 | 196 | 3 | 12 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
Tipikus közvilágítási oszlop
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
Az oszlopok tüzihorganyzott felületvédelemmel készülnek. Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületvédelem).
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| KKT 76-4-3 | LCS-1/20-16/4 |
| KKT 76-5-3 | LCS-1/20-16/4 |
| KKT 76-6-3 | LCS-1/20-16/4 |
| KKT 76-7-3 | LCS-2/22-16/4 |
| KKT 76-8-3 | LCS-3/30-20/4 |
| KKT 76-9-3 | LCS-3/30-20/4 |
| KKT 76-10-3 | LCS-3/30-24/4 |
| KKT 76-11-3 | LCS-3/30-24/4 |
| KKT 76-12-3 | LCS-3/30-24/4 |
