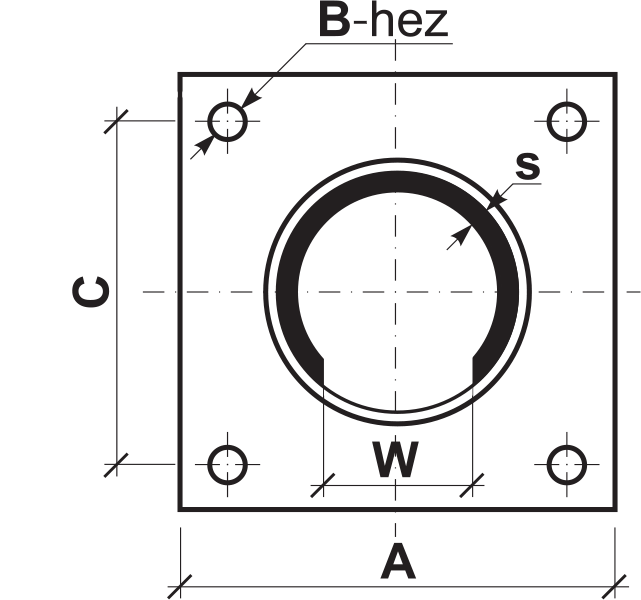

KKT-V Kúpos Körkeresztmetszetű talpas oszlop védőgyűrűvel

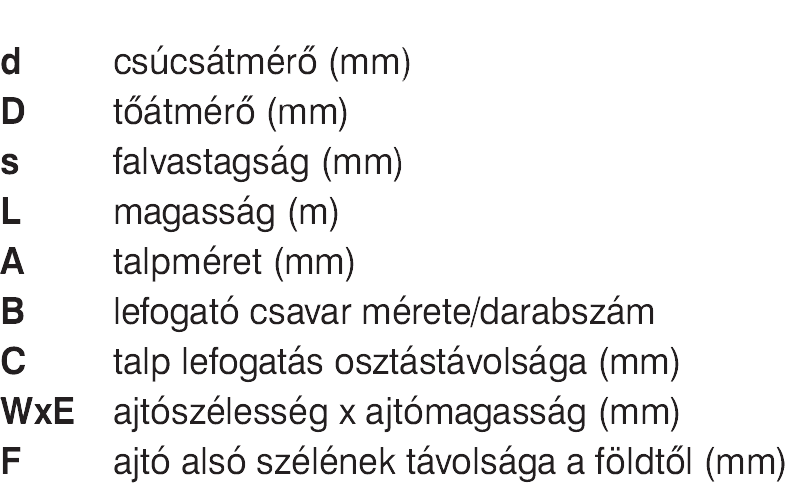

Típus |
d |
D |
s |
L |
A |
B |
C |
W x E |
F |
|---|---|---|---|---|---|---|---|---|---|
| KKT 76-4-3/V | 76 | 124 | 3 | 4 | 250x250 | M16x4 | 200x200 | 85X300 | 500 |
| KKT 76-8-4/V | 76 | 156 | 4 | 8 | 400x400 | M20x4 | 300x300 | 85X300 | 600 |
| KKT 76-9-4/V | 76 | 166 | 4 | 9 | 400x400 | M20x4 | 300x300 | 85X300 | 600 |
| KKT 76-10-4/V | 76 | 176 | 4 | 10 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
| KKT 76-11-4/V | 76 | 186 | 4 | 11 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
| KKT 76-12-4/V | 76 | 196 | 4 | 12 | 400x400 | M24x4 | 300x300 | 85X300 | 600 |
Budapesten rendszeresített oszlop kialakítás
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
A talp felett az oszlop tövében 200 mm magasságig korróziós védőgyűrűvel.
Az oszlopok tüzihorganyzott felületvédelemmel készülnek. Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületvédelem).
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| KKT 76-4-3/V | LCS-1/20-16/4 |
| KKT 76-8-4/V | LCS-3/30-20/4 |
| KKT 76-9-4/V | LCS-3/30-20/4 |
| KKT 76-10-4/V | LCS-3/30-24/4 |
| KKT 76-11-4/V | LCS-3/30-24/4 |
| KKT 76-12-4/V | LCS-3/30-24/4 |
