KKTH-V Kúpos Körkeresztmetszetű talpas oszlop hajlított véggel, védőgyűrűvel

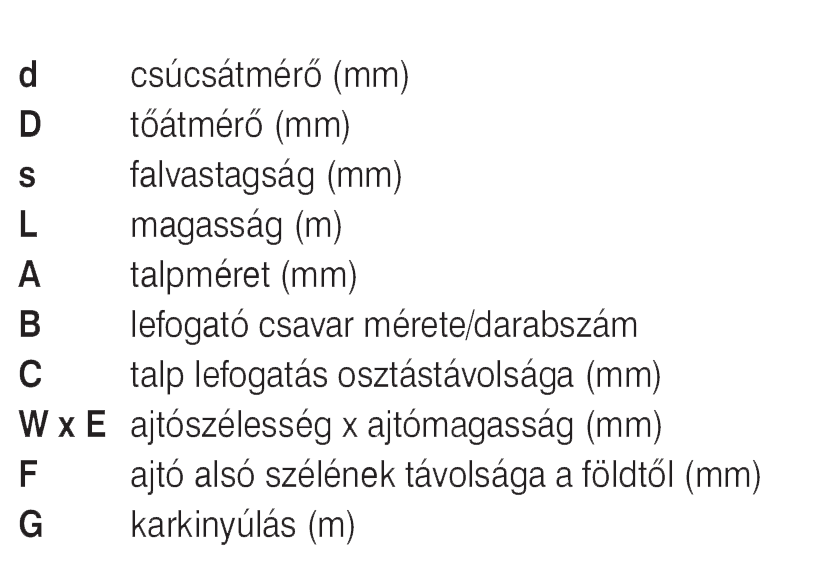

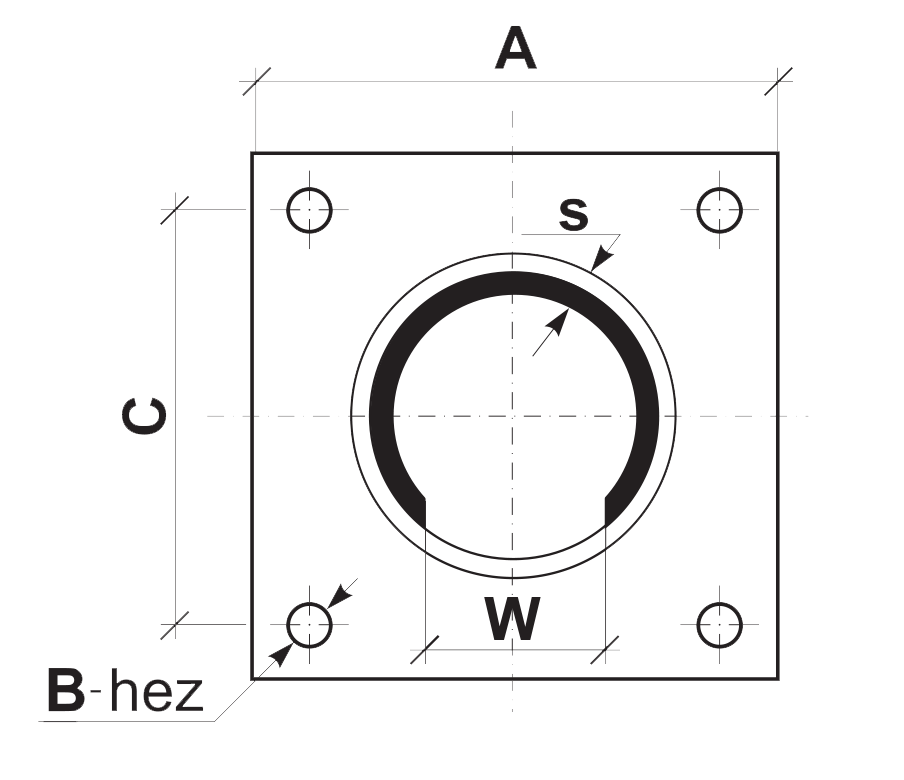

Típus |
d |
D |
s |
L |
A |
B |
C |
W x E |
F |
G |
|---|---|---|---|---|---|---|---|---|---|---|
| KKTH 60-7-3/V | 60 | 134 | 3 | 6,8 | 400x400 | M20x4 | 300x300 | 85X300 | 600 | 1 |
| KKTH 60-8-3/V | 60 | 144 | 3 | 7,8 | 400x400 | M20x4 | 300x300 | 85X300 | 600 | 1 |
| KKTH 60-7-4/V | 60 | 134 | 4 | 6,8 | 400x400 | M20x4 | 300x300 | 85X300 | 600 | 1 |
| KKTH 60-8-4/V | 60 | 144 | 4 | 7,8 | 400x400 | M24x4 | 300x300 | 85X300 | 600 | 1 |
Budapesten rendszeresített oszlop kialakítás
Egyedi megjelenésű hajtott végű karos oszlop.
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
A talp felett az oszlop tövében 200 mm magasságig korróziós védőgyűrűvel.
Az oszlopok tüzihorganyzott felületvédelemmel készülnek. Opcionálisan kérhető RAL színkód szerinti festéssel (duplex felületvédelem).
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| KKTH 60-7-3/V | LCS-3/30-20/4 |
| KKTH 60-8-3/V | LCS-3/30-20/4 |
| KKTH 60-7-4/V | LCS-3/30-20/4 |
| KKTH 60-8-4/V | LCS-3/30-24/4 |
