KOMT Kúpos oktogonális magasoszlop talpas rögzítéssel

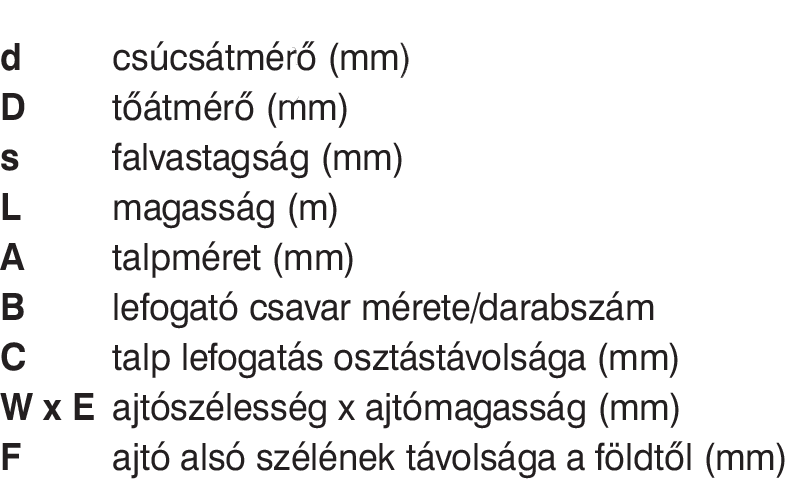

Típus |
d |
D |
s |
L |

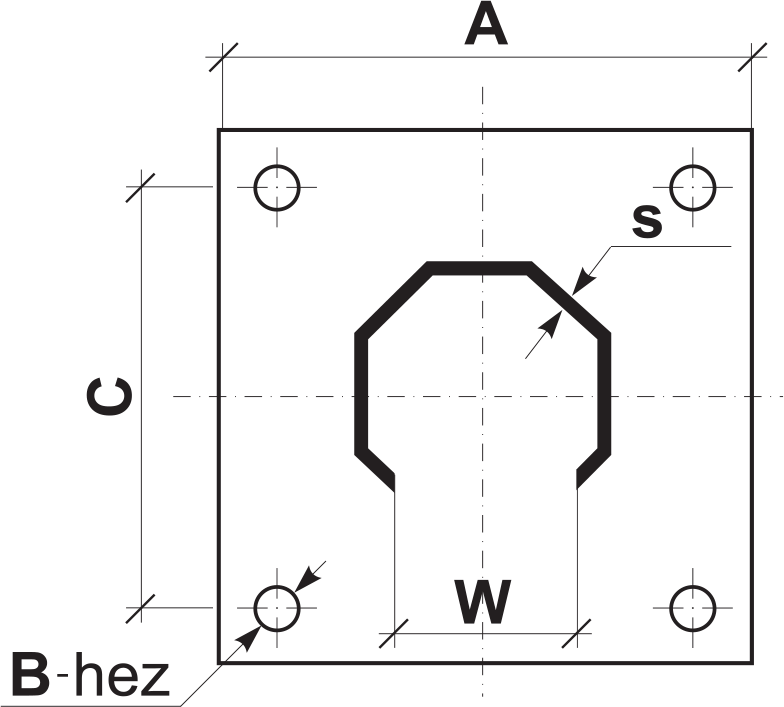

A |
B |
C |
W x E |
F |
|---|---|---|---|---|---|---|---|---|---|
| KOMT 80-12-4 | 80 | 204 | 4 | 12 | 400x400 | M27x4 | 300x300 | 85x300 | 600 |
| KOMT 80-13-4 | 80 | 215 | 4 | 13 | 400x400 | M27x4 | 300x300 | 85x300 | 600 |
| KOMT 80-14-4 | 80 | 254 | 4 | 14 | 500x500 | M27x4 | 400x400 | 100x400 | 600 |
| KOMT 80-15-4 | 80 | 267 | 4 | 15 | 500x500 | M27x4 | 400x400 | 100x400 | 600 |
Az oszlopokat elsősorban tér- és kispályás sportvilágításokhoz ajánljuk
Az oszlopok magas méretük miatt készülhetnek több szerelvényből is. Az oszloptagok átlapolással, összecsúsztatással egyszerűen rögzíthetők.
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
Az oszlopok tüzihorganyzott felületvédelemmel készülnek.
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| KOMT 80-12-4 | LCS-3/30-27/4 |
| KOMT 80-13-4 | LCS-3/30-27/4 |
| KOMT 80-14-4 | LCS-4/40-27/4 |
| KOMT 80-15-4 | LCS-4/40-27/4 |
