KPMT Kúpos poligonális magasoszlop talpas rögzítéssel

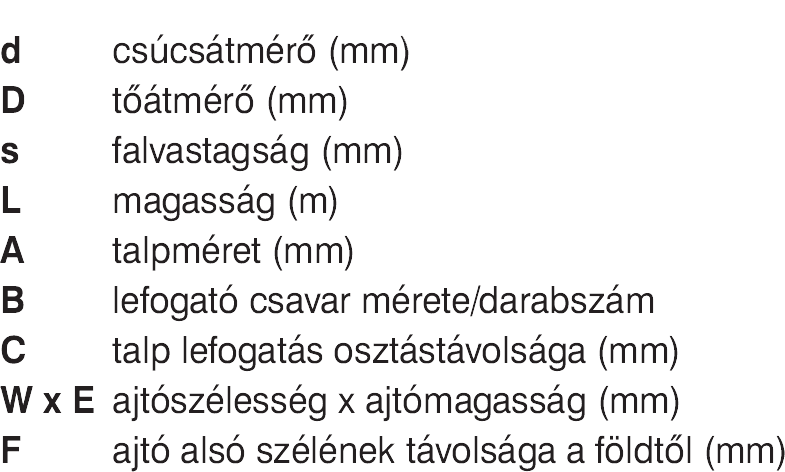

Típus |
d |
D |
s |
L |
A |
B |
C |
W x E |
F |
|---|---|---|---|---|---|---|---|---|---|
| KPMT 100-12-4 | 100 | 271 | 4 | 12 | 500x500 | M30x4 | 400x400 | 100x400 | 600 |
| KPMT 100-13-4 | 100 | 286 | 4 | 13 | 500x500 | M30x4 | 400x400 | 100x400 | 600 |
| KPMT 120-14-4 | 120 | 322 | 4 | 14 | 600x600 | M30x4 | 500x500 | 100x400 | 600 |
| KPMT 120-15-4 | 120 | 337 | 4 | 15 | 600x600 | M30x4 | 500x500 | 100x400 | 600 |
| KPMT 130-16-4 | 130 | 362 | 4 | 16 | 600x600 | M30x4 | 500x500 | 100x400 | 600 |
Az oszlopokat elsősorban tér- és kispályás sportvilágításokhoz ajánljuk
Az oszlopok magas méretük miatt készülhetnek több szerelvényből is. Az oszloptagok átlapolással, összecsúsztatással egyszerűen rögzíthetők.
Az illesztett ajtó az áramszolgáltatóknál rendszeresített háromszög fejű kulccsal készül. Oszlop ajtó mögött profil sínes szerelvényrögzítő van. Javasolt bekötődoboz típusa GURO (pl. EKM 1261).
Az oszlopok tüzihorganyzott felületvédelemmel készülnek.
A kialakítandó betontest méretét külön tervezéssel kell megállapítani a helyszíni talajviszonyok és közművek figyelembevételével
Az oszlop biztonságos rögzítéséhez szükséges alapvasalatról bővebben katalógusunk "Lehorgonyzó csavar készlet" fejezetében tájékozódhat.
A szükséges LCS készletek típusát a táblázatban találja:
Oszlop |
LCS |
|---|---|
| KPMT 100-12-4 | LCS-4/40-30/4 |
| KPMT 100-13-4 | LCS-4/40-30/4 |
| KPMT 120-14-4 | LCS-5/50-30/4 |
| KPMT 120-15-4 | LCS-5/50-30/4 |
| KPMT 130-16-4 | LCS-5/50-30/4 |
